桂山110千伏变电站

桂山110千伏变电站

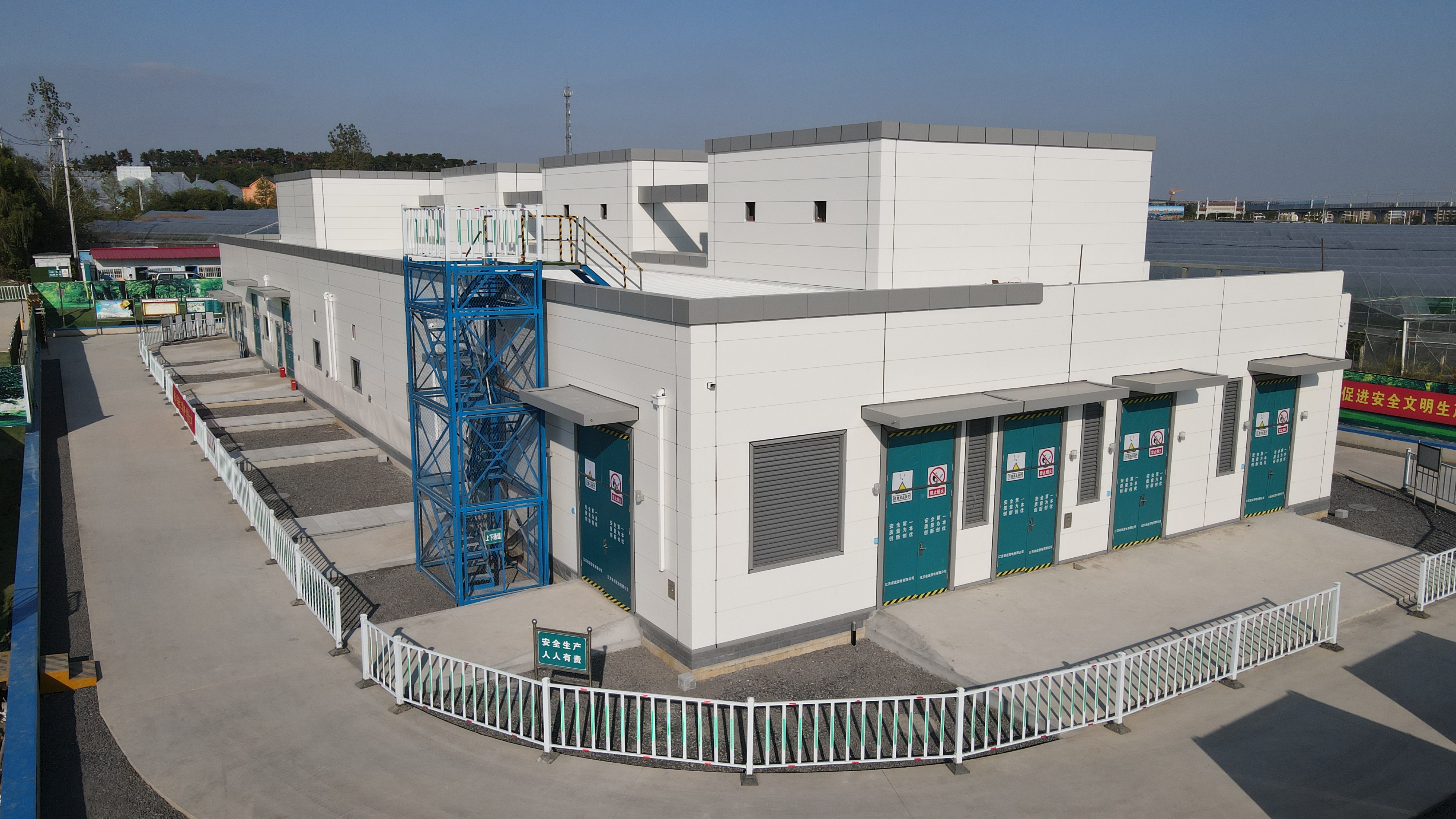

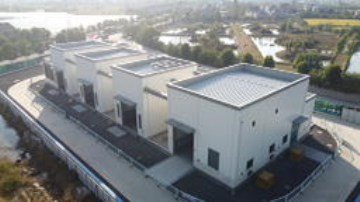

建设地点：南京桂山110kV变电站地址位于南京市六合区金牛湖风景区西南角，全站总用地面积3991平方米

项目特点：建筑主体框架采用装配式钢结构，是全装配式变电站首批试点工程。

结构工艺：本项目建筑主体框架采用装配式钢结构。柱脚锚栓为山形锚栓，使用定位板定位，施工方便，定位精准。 梁柱为热轧H型钢，梁柱、梁梁连接为全螺栓连接，螺栓采用扭剪型高强螺栓，便于安装及检测。 外墙墙梁为镀锌方管，双向刚度高，装配速度快。墙梁连接为全螺栓连接，主墙梁与结构预留钢板连接，次墙梁通过角码与主墙梁相连。

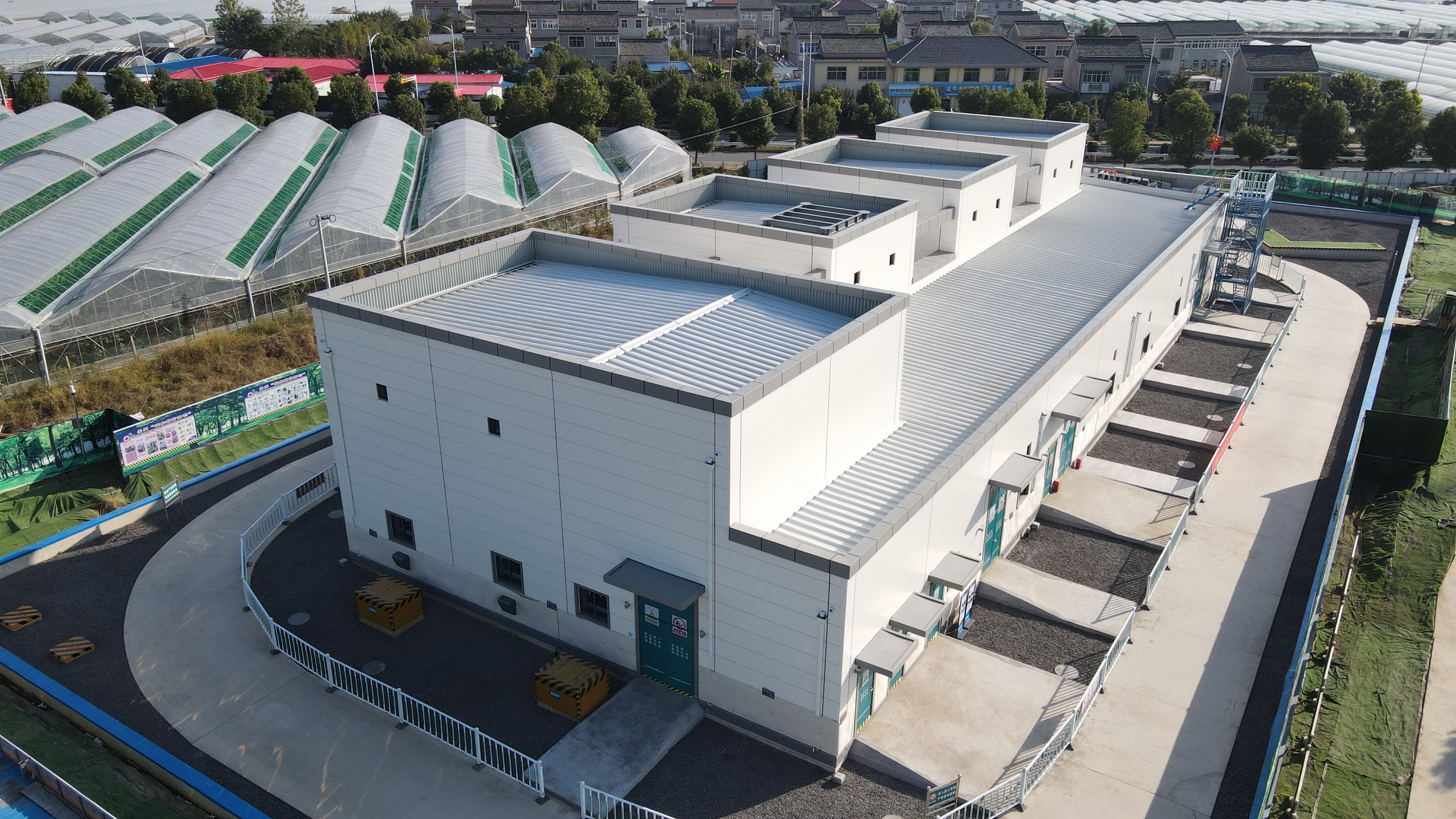

墙体工艺：外墙板采用横铺80mm厚金属面岩棉夹芯板。夹芯板面板为表面压花的0.9mm铝镁锰板，横缝为榫卯插口，竖缝双层防水，外嵌橡胶条， 内墙采用轻钢龙骨防火石膏板夹岩棉体系，门窗内侧设置金属门套。 屋面优化为双层360度直立锁边铝镁锰金属屋面体系，屋面底板采用闭口型压型钢板。
