建设110千伏变电站

建设110千伏变电站

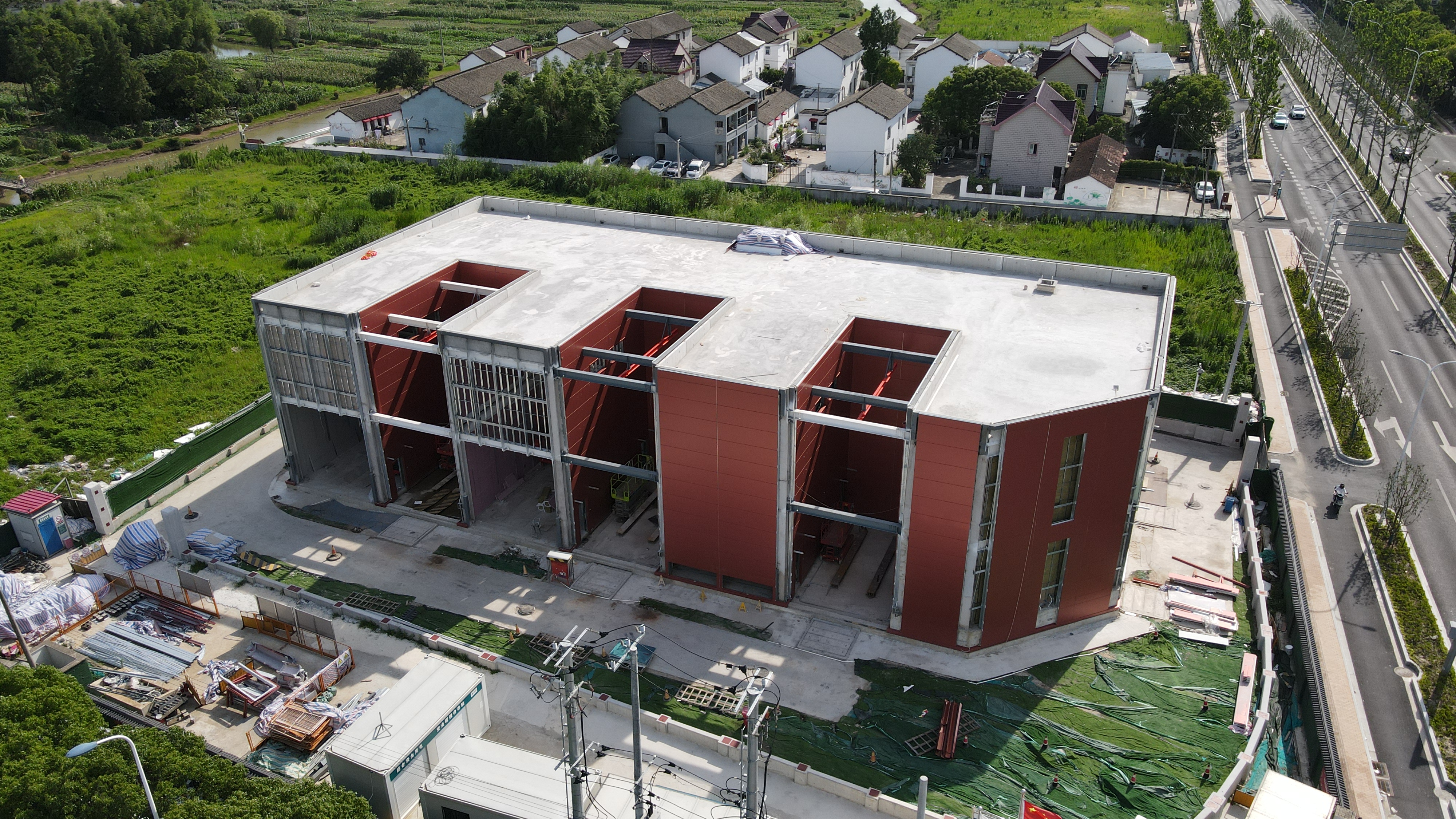

建设地点：上海浦东建设110千伏输变电工程采用模块化110-A2-7典型设计。项目本体位于唐龙路顾唐路交叉口西南角。站区用地面积2400平方米,建筑面积2489平方米。

项目特点：建筑主体框架采用装配式钢结构，项目结合RFID射频技术与BIM相结合，对项目深化设计、制作、安装、运输，安装全过程进行数字化管理，同时项目管理中采用了无人机监控，VR技术展示，光伏节能系统等先进技术措施。

结构工艺：上海浦东建设110千伏输变电工程采用模块化110-A2-7典型设计。柱脚锚栓为直钩锚栓，梁柱为热轧H型钢。

墙体工艺：外墙板采用横铺80mm厚金属面岩棉夹芯板。内墙采用200MM厚ALC板。台度、门窗、挑檐等采用铝板集成一体化。本工程装配式程度高，大大提高了施工效率，工期缩短也就减少了现场施工强度。

BIM应用：通过BIM软件对配电装置楼安装进行四维动态模拟，合理安排制造、安装顺序，优化现场物料堆放次序，并为后续施工交底、施工管理提供数字化支撑。

技术应用：虚拟VR动态展示，增加了沉浸感和互动性。无人机的大量应用，增加了监督以及检测的效率。 本体建筑安装结构健康监测系统。准确及时记录参数的演变情况，利用大数据分析比对，从而对建筑稳定性、耐久性做出判别。
