智慧110千伏变电站

智慧110千伏变电站

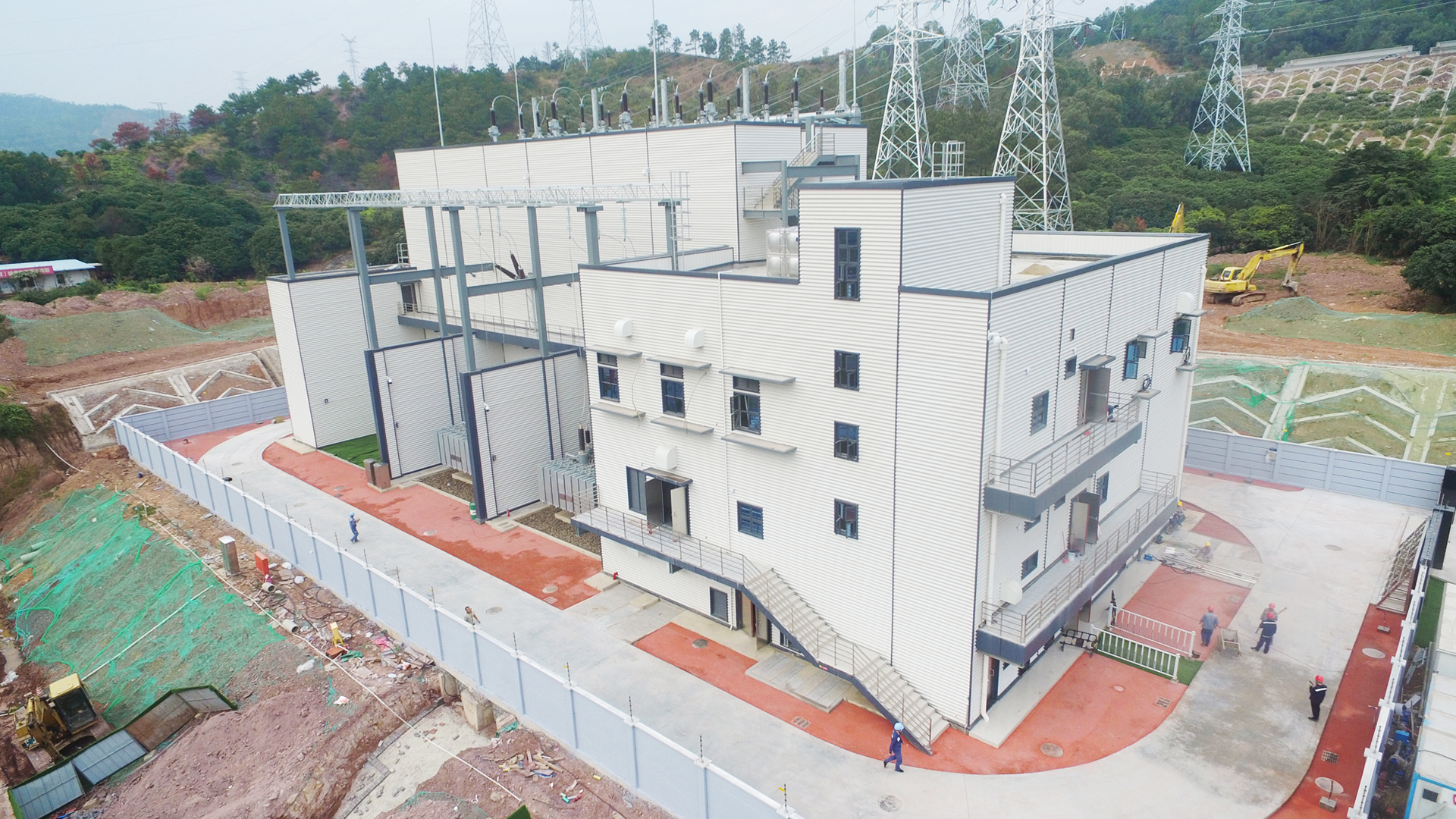

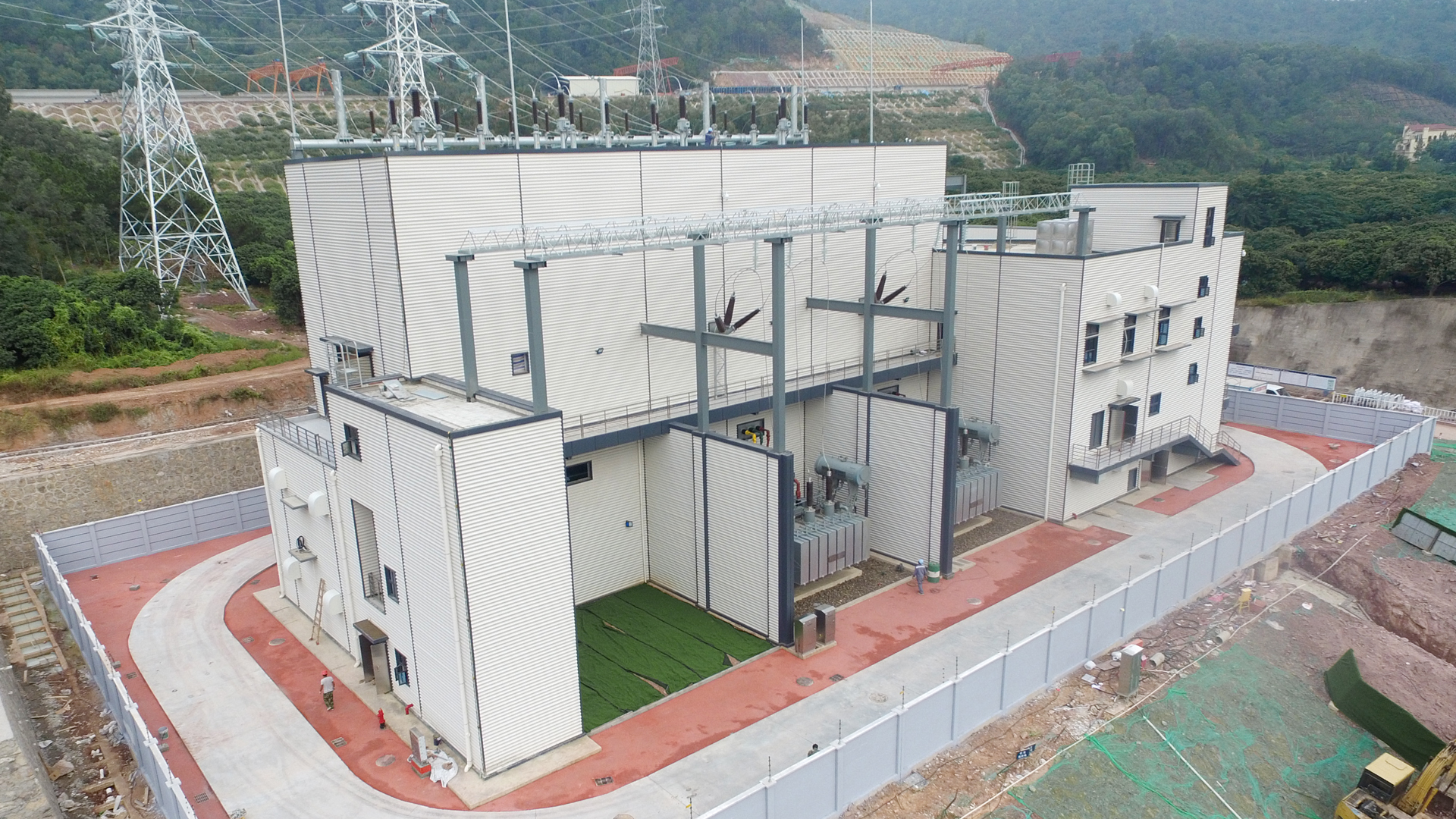

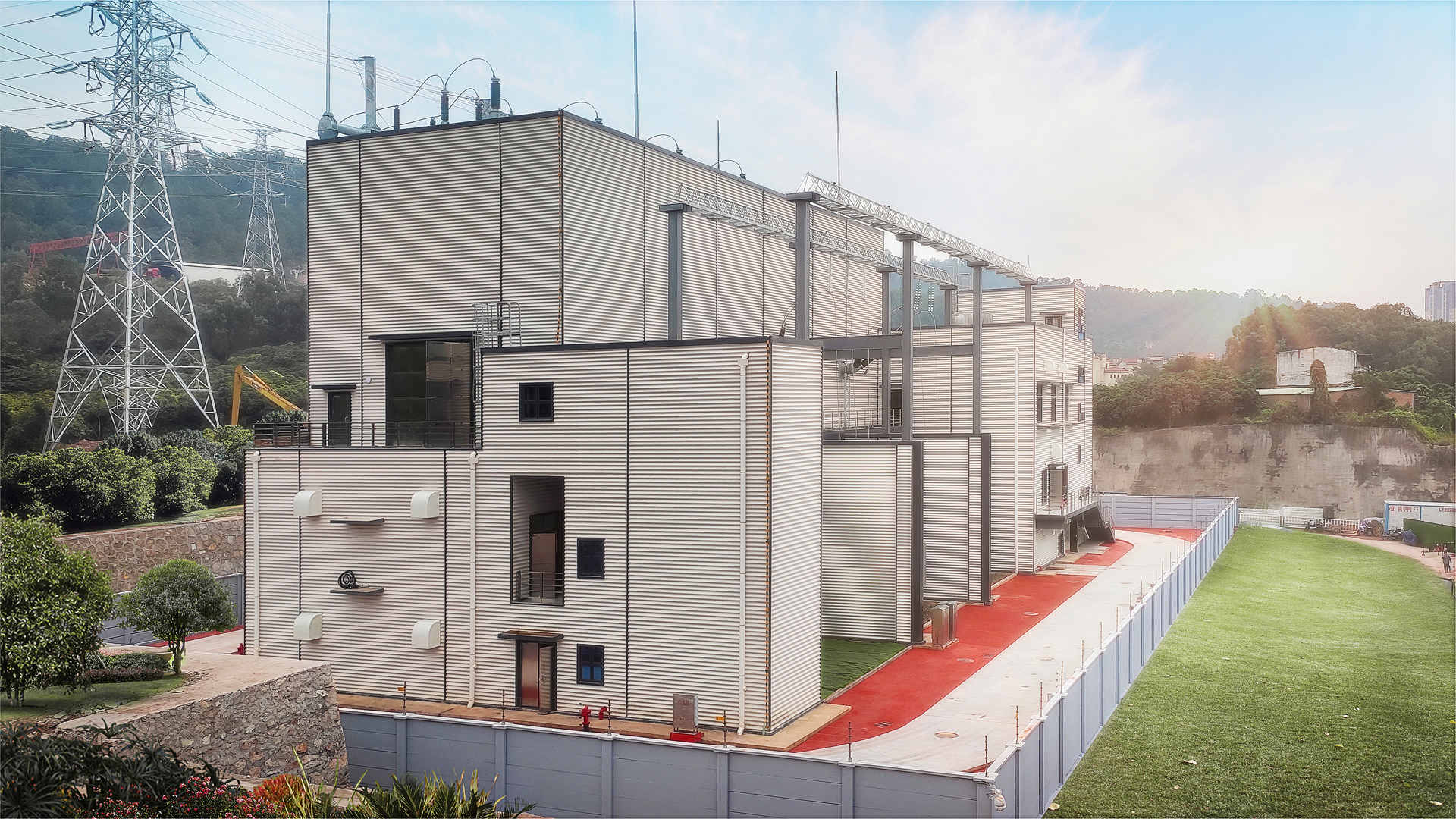

建设地点：广东惠州110千伏智慧变电站位于惠州市仲恺高新区规划的仲恺高新区液晶产业园内，全站总用地面积0.75763公顷。

项目特点：建筑主体框架采用装配式钢结构，是南方电网模块化钢结构首批试点站之一，智慧站作为惠州第一座模块化变电站。 项目也是南网首次通过BIM管理中心平台，对深化设计、制作、安装、运输，安装全过程进行数字化管理的项目。

结构工艺：本项目建筑主体框架采用装配式钢结构。柱脚锚栓为山形锚栓，使用定位板定位，施工方便，定位精准。 主体钢柱采用具有良好的抗弯和抗扭特性的箱型截面，其他梁柱为热轧H型钢，梁柱、梁梁连接为全螺栓连接，螺栓采用扭剪型高强螺栓，便于安装及检测。

墙体工艺：外墙采用的200mm厚ALC板，节点采用钩头螺栓形式。外墙外侧采用50mmZ形檩条+AC780波纹板， 内墙采用150mm厚ALC板，采用管卡节点。 楼承板采用TD4-90型钢筋桁架压型钢板。
